300B SE — D3a Mu-Follower

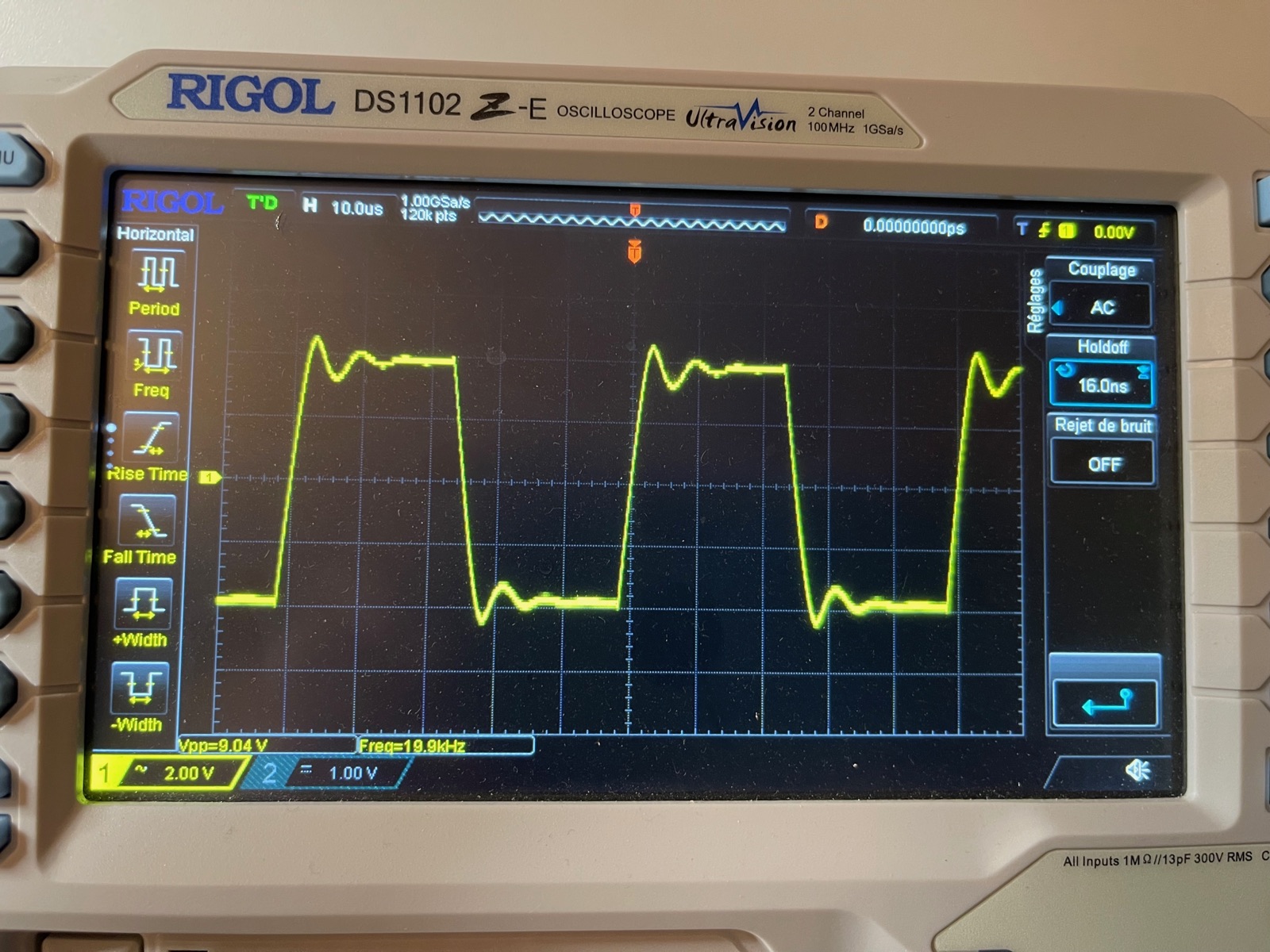

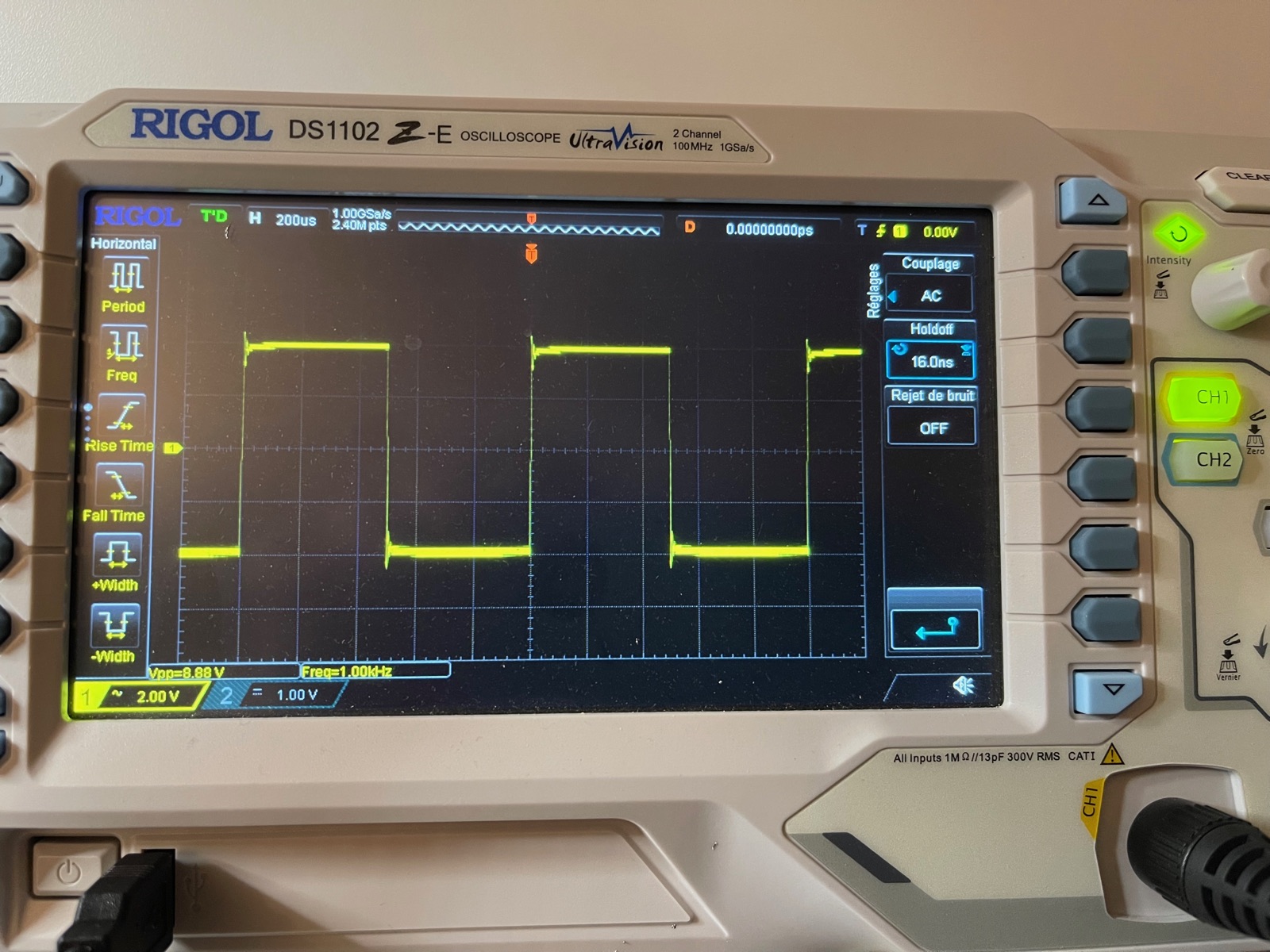

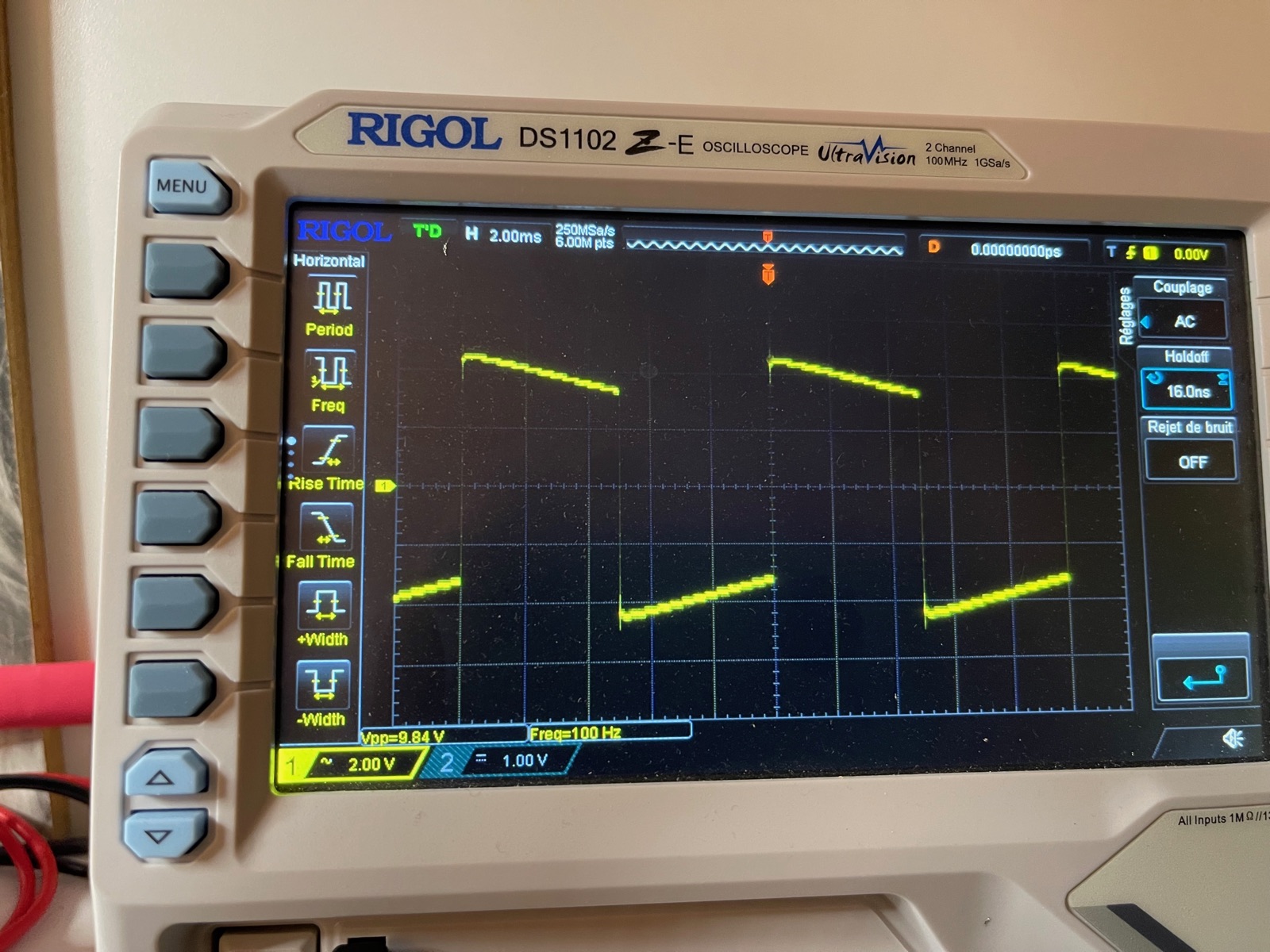

Un amplificateur single-ended 300B dont l'étage driver est confié à une D3a — une pentode radio haut de gamme Siemens, montée ici en triode et câblée en Mu-Follower. Cette topologie offre une impédance de sortie très basse sans transformateur de couplage, pour attaquer la grille de la 300B avec le minimum de distorsion et une bande passante très étendue. Le châssis, gravé « 300B SE — D3a / db Audio », associe façade en bois massif et plaque supérieure en aluminium brossé, avec voltmètre de polarisation et commutateur bypass en face avant.

Topologie Single-ended, driver D3a en Mu-Follower
Tube de sortie 300B
Châssis Bois massif & aluminium
Réglages Polarisation ajustable, bypass

Vue d'ensemble

Le châssis, pièce par pièce.

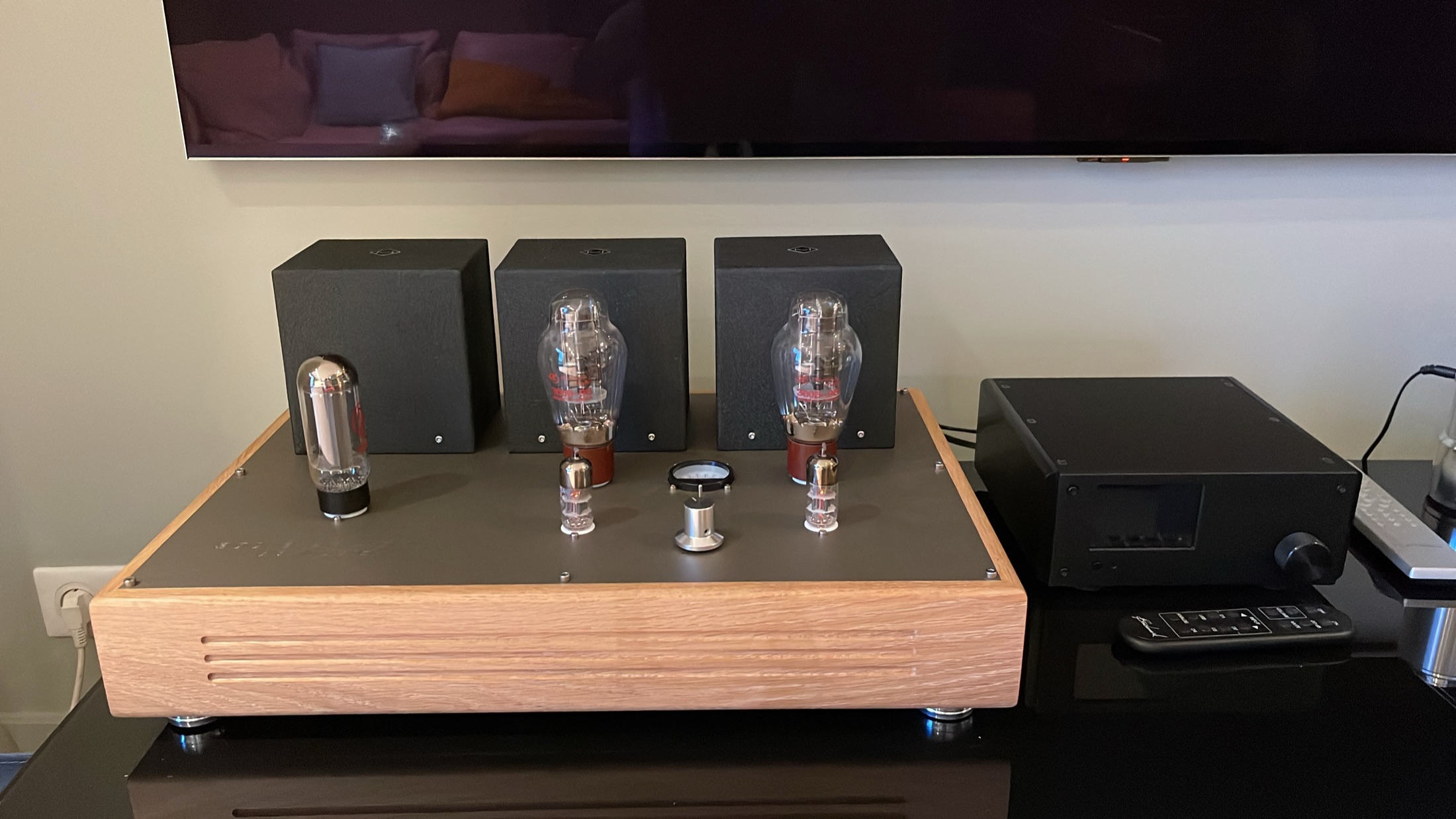

Amplificateur 300B SE D3a Mu-Follower en situation, tubes allumés, à côté des enceintes — En situation d'écoute, à côté des enceintes de la même gamme

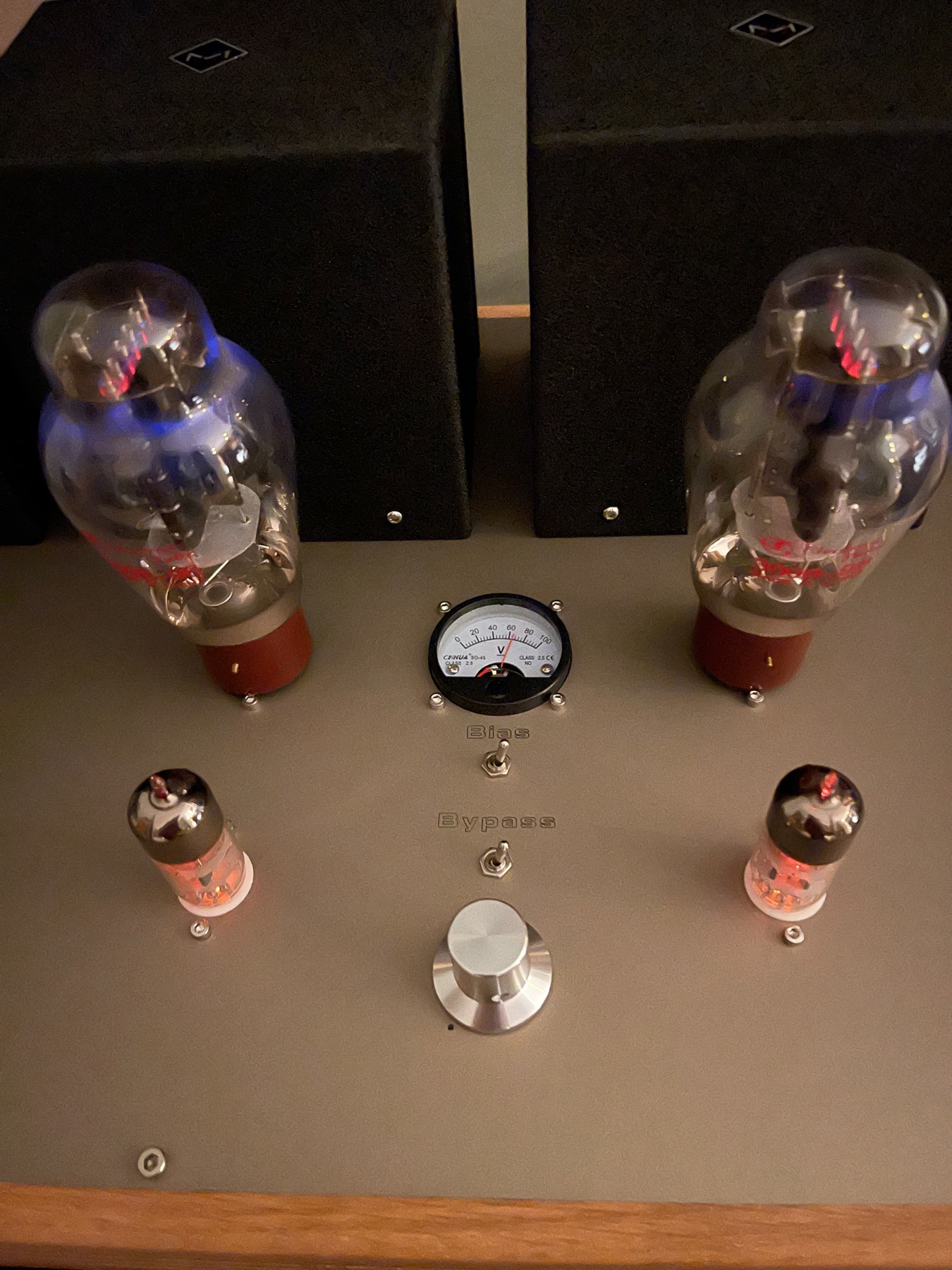

Détail de la face supérieure : voltmètre de polarisation, commutateur bypass, tubes 300B et D3a allumés — Voltmètre de polarisation et commutateur bypass, entre les tubes 300B et D3a

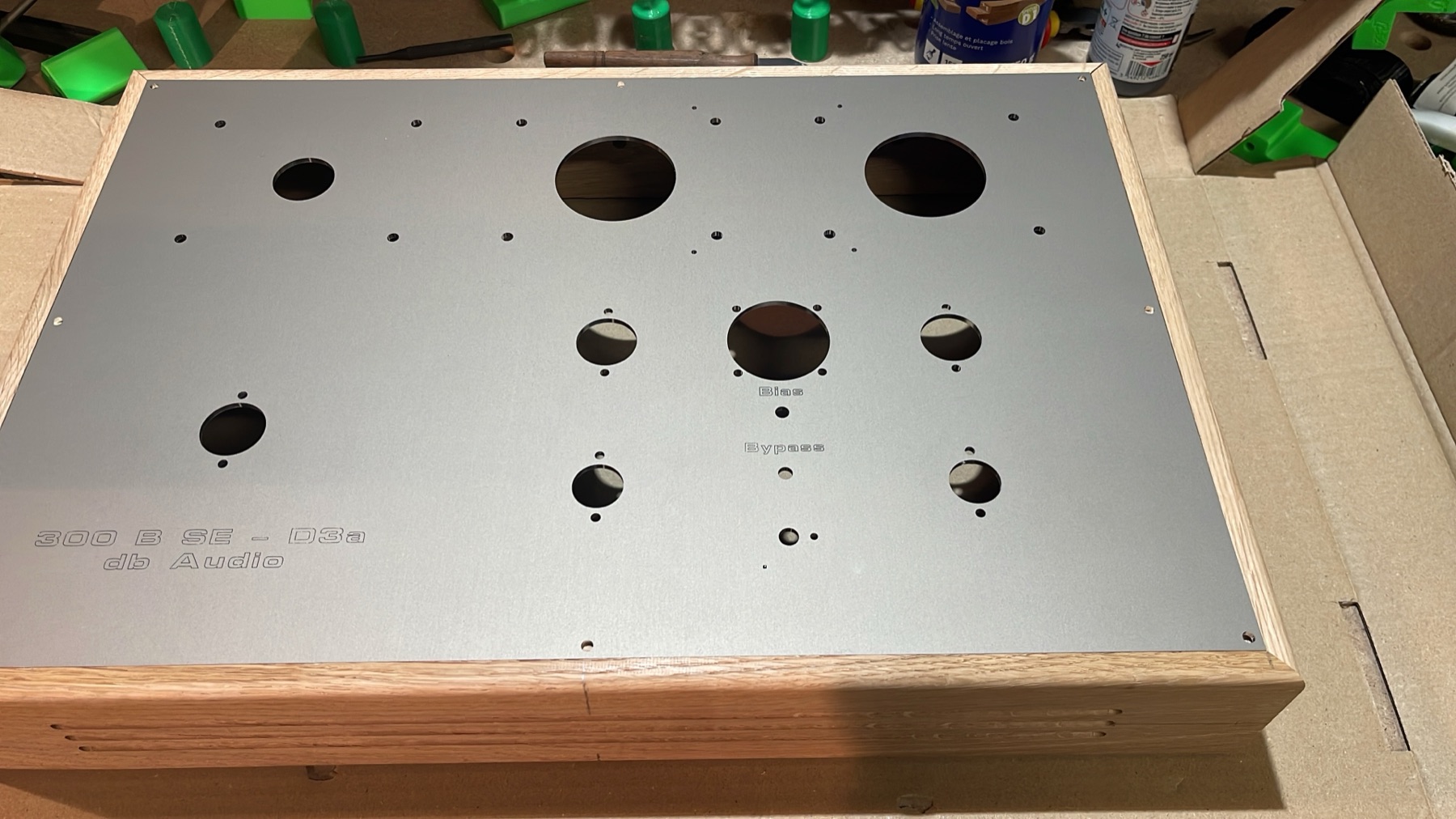

Plaque supérieure en aluminium brossé gravée 300B SE - D3a - db Audio, avant montage — Plaque supérieure gravée, avant montage des tubes

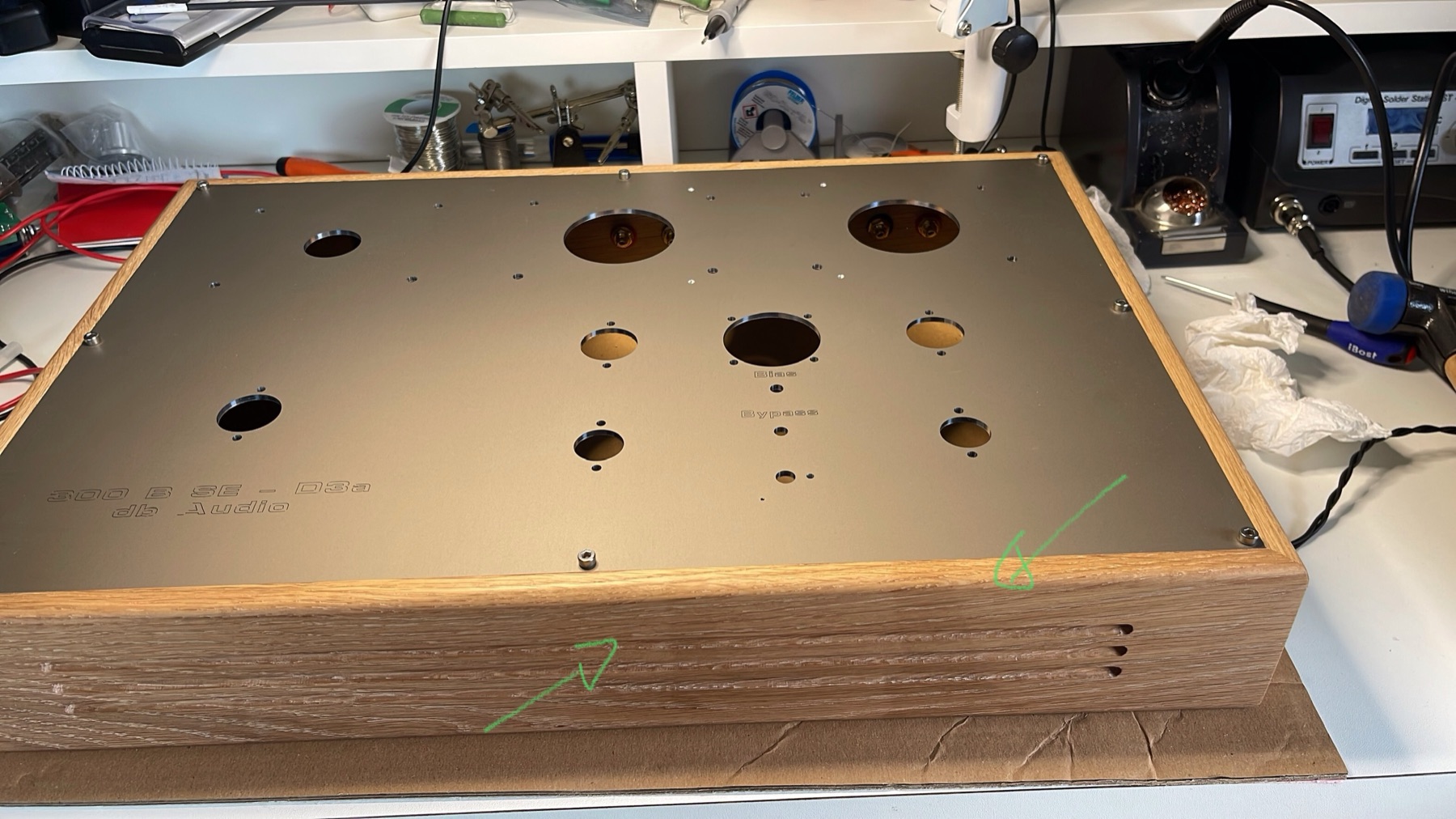

Plaque supérieure en cours de contrôle qualité en atelier, avant perçage final — Contrôle qualité de la plaque supérieure, avant finition

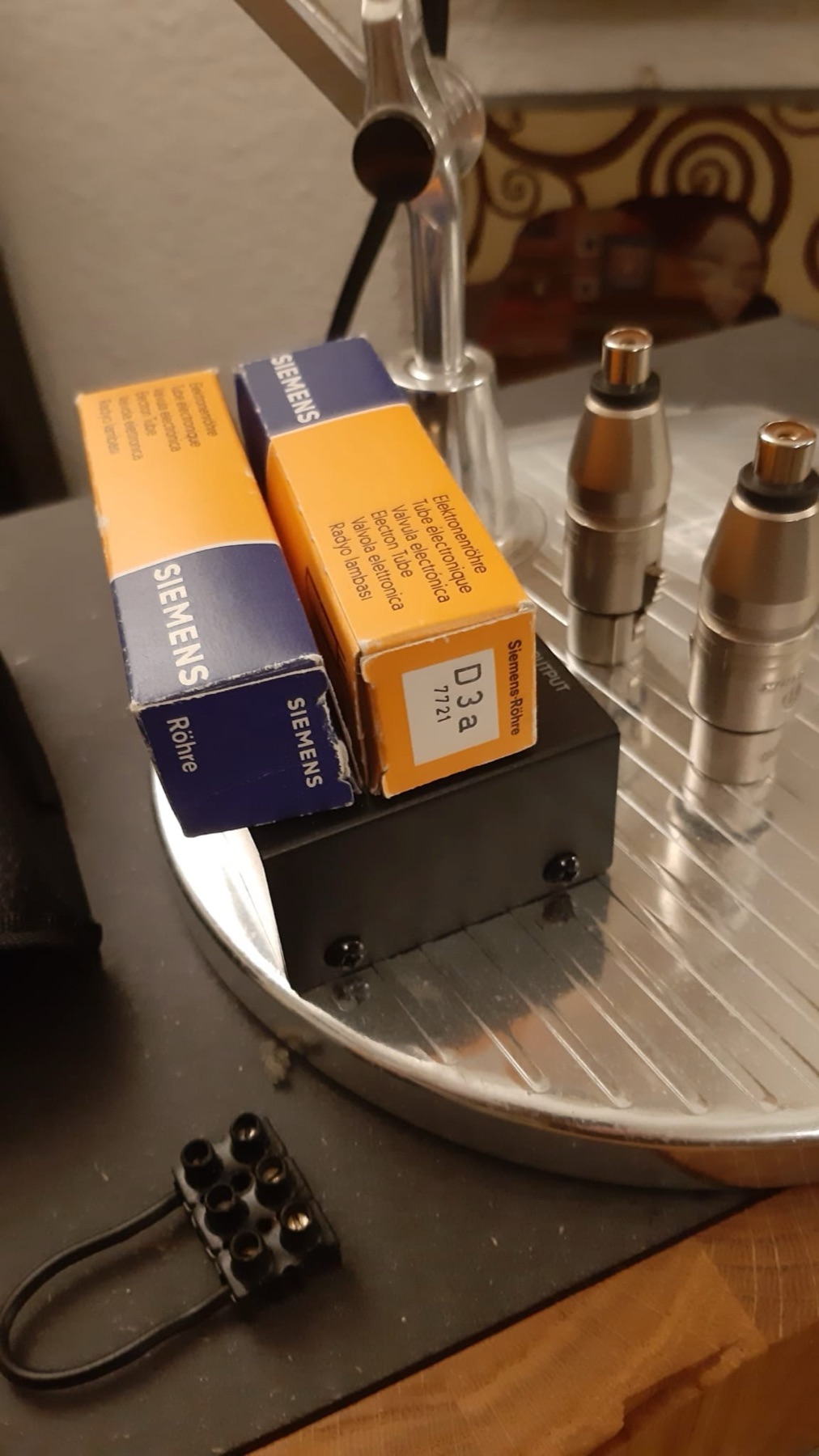

Tubes Siemens D3a d'origine, en boîte, avec connectique RCA — Tubes Siemens D3a d'origine, sélectionnés pour l'étage driver

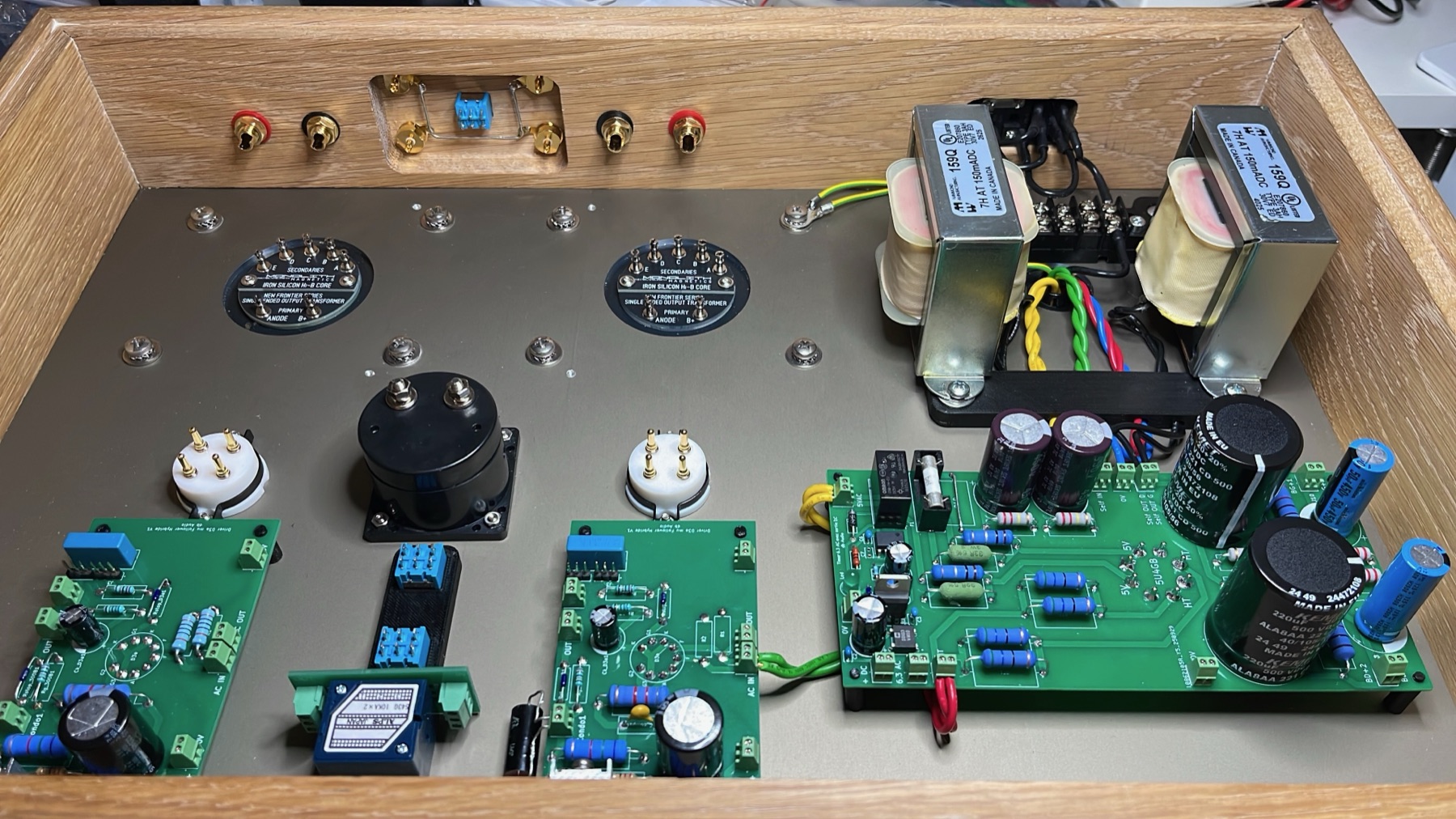

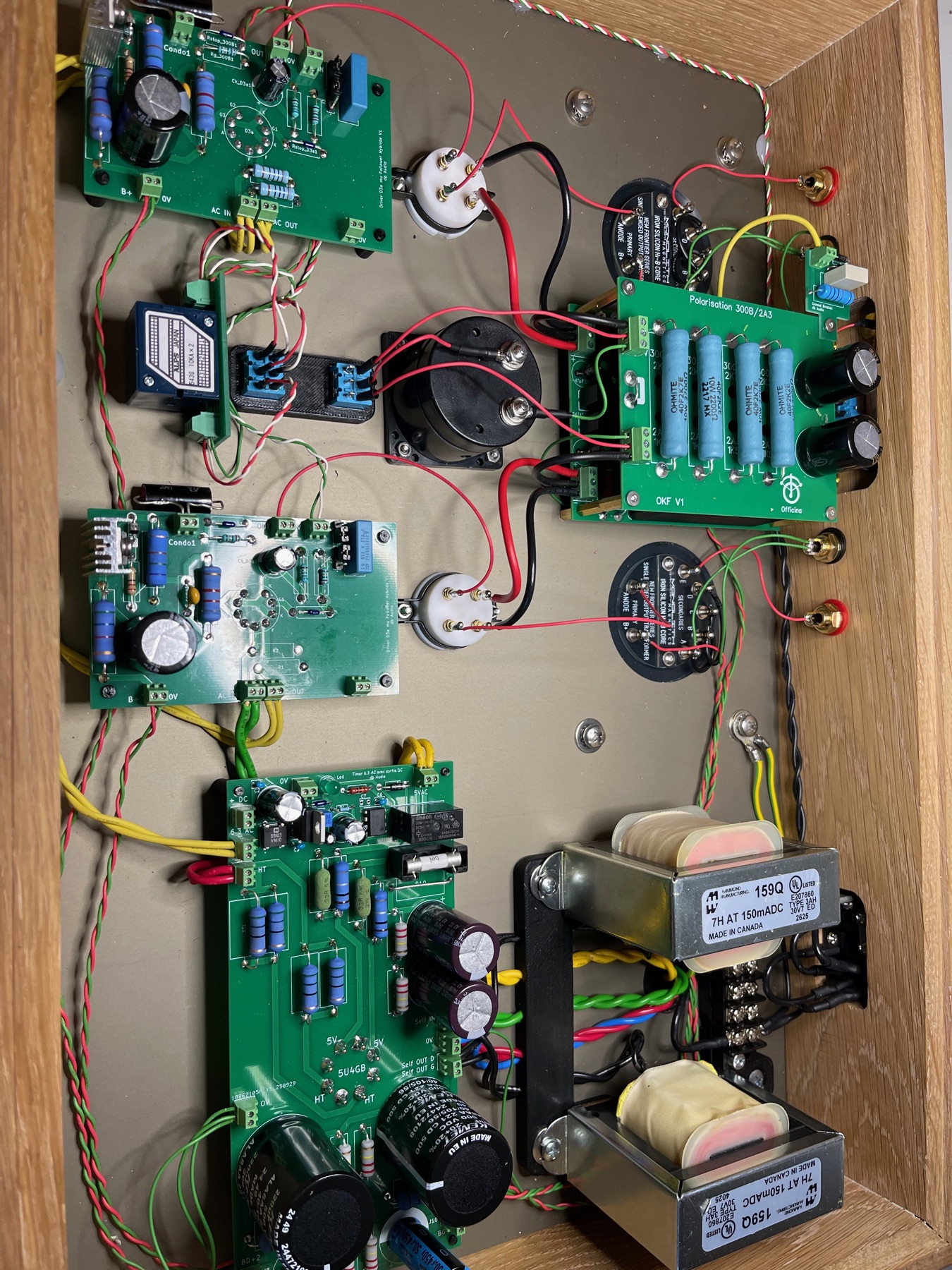

Câblage intérieur

Des circuits imprimés dessinés maison.

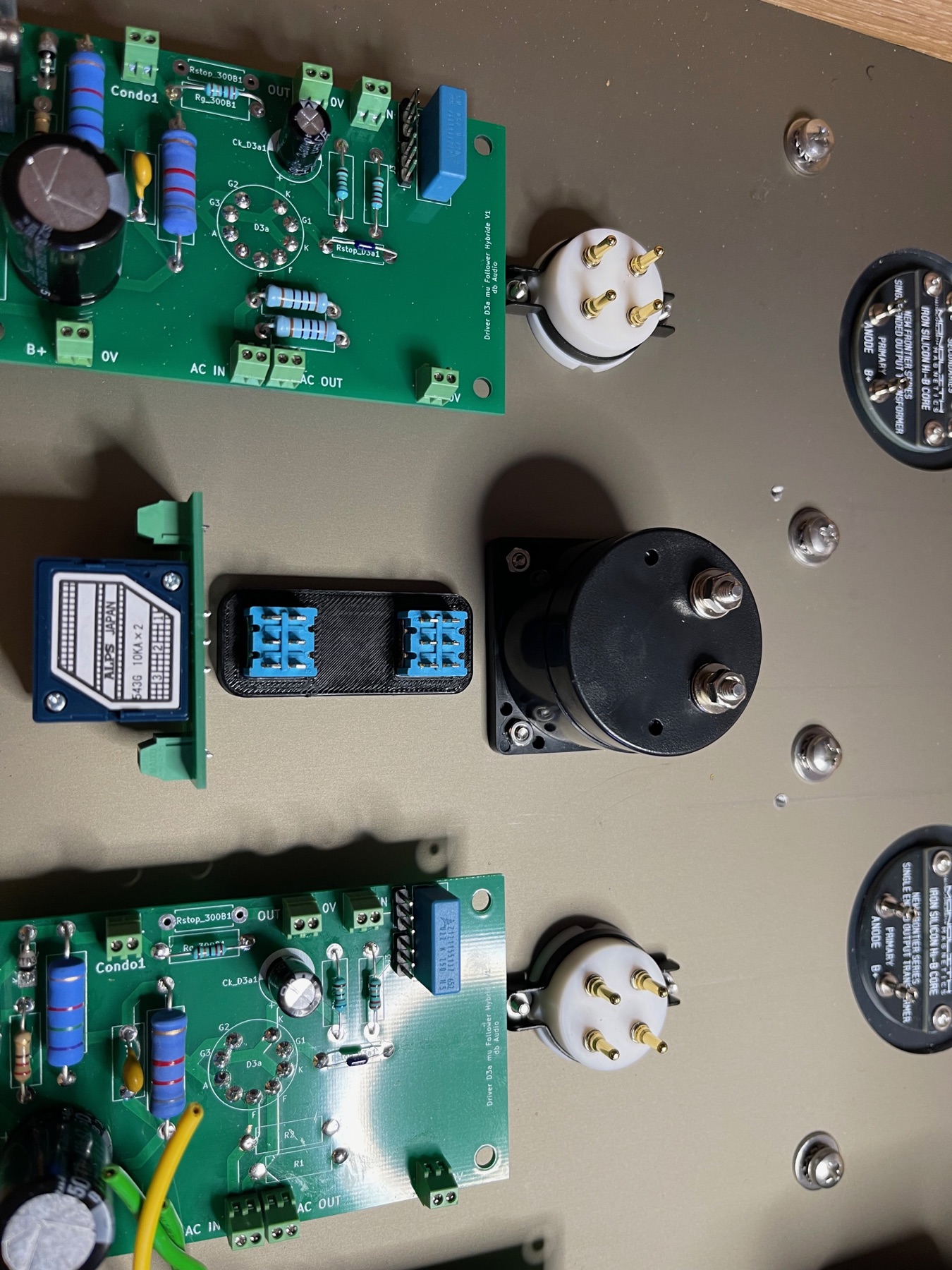

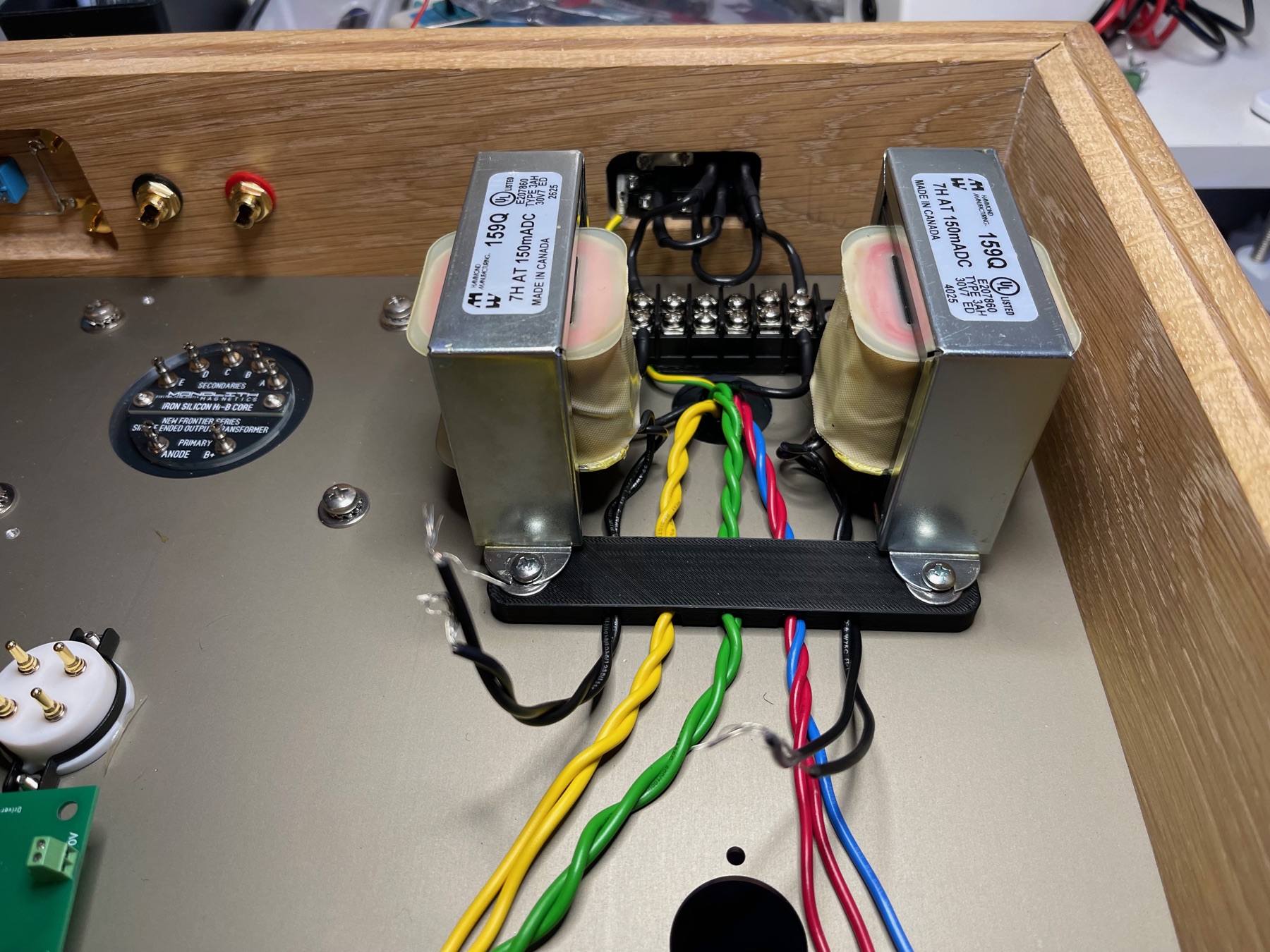

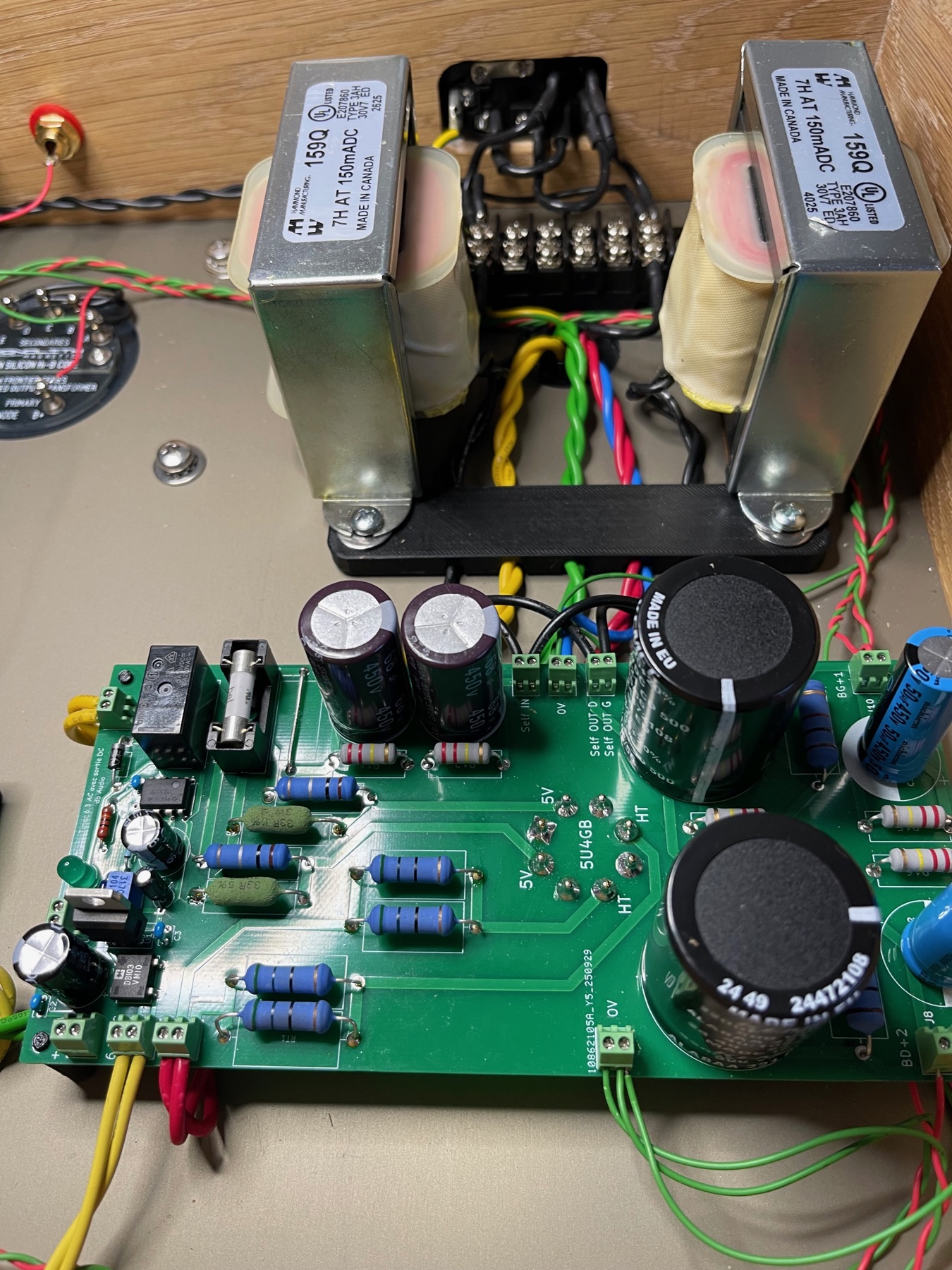

Transformateurs de sortie surdimensionnés, cartes driver D3a Mu-Follower conçues sous KiCad et fabriquées en petite série, alimentation régulée à redresseur à tube 5U4GB — chaque circuit imprimé est routé en interne, du prototype à la version finale.
